2008.02 RESOLUTION 1 ヨーロッパ？！orアメリカ？！

今回は、弊社FUNKTION-ONE　RESOLUTION 1（350W/12inch×1/5inch×1/19kg　*Passive module搭載）の追加用スーパートゥイターの作成です。

2008.02

例によって図面作成

今回の板は12mmのシナベニヤを使用

スピーカーの開口も小さいので
ボール盤を使って簡単にあけられました。

バッフル板とネットワーク取り付けの裏


上フタ意外の完成です。

とりあえずユニットをいれてみる

外箱完成！アールも取ってあとは、塗装のみ
塗装は純正「RESカラーペンキ」を使うのが、
勿体無いので限りなくRESカラーに近付ける為に調合開始！（水性です）
調合は立原が担当！調合して塗装して
「乾かして」！
はじめて色が決まります。
立原は謎の調合師と呼ばれてます（？！）

乾かすこと半日　
調合　　←　ヨッ！調合師！立原　　→　　本物
ヨーロピアンサウンドもアメリカンサウンドもスイッチ１つで可能ですにしようと思います。
また、これにサブウーファーの追加でより分厚くパンチの聞いた、サウンドにしたいと思ってます。

これは改造ではなく「追加」ですのでRES1のキャラクターはそのまま残ってます。
「追加」に関しましては、FUNKTION-ONEジャパン代表-東氏より許可をもらった上で作成しております。
決してマネはしないでください。(o^皿^o)＞゛エヘヘ

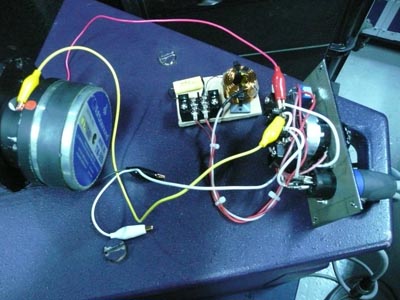

次にネットワーク
クロスは、12dbカット！周波数は5KHzあたりから測定開始！
たくさんコンデンサーを買い込みました。
（コイル、コンデンサー、アッテネーターは日本橋！）

さぁ！試聴開始！

聴感で、SX300とか他のドライバーをつけて比較
聴感と測定、聴感と測定の繰り返しです。

上が、ツィーター追加のアメリカンサウンド
下が、本来のヨーロッパサウンド

ネットワークもアッテネーター付でバイアンプも可能です。
（切り替えスイッチ付き！）

◆まとめ◆
RES1は、2Way。LOW&HIともにコーン紙で構成されていますので、
どうしてもハイエンドの部分がロールオフしてしまい　いわゆるEVのSX300のようなシャリ音が出ません。
もちろん！2.5KHz辺りの汚い音は強調されず耳障りな音が少なく、マイルドなヨーロピアンサウンド（勝手に決めてる）ではありますが、
アタックの強いスネア等を前に出したい場合には、こう言ったスーパーツィーターの追加でより良く解像度が増したと思います、
もちろん！音的には好みはありますが、、、。

↓苦労した点↓
ツィーターの選定
SX300のツィーターやJBLの2402、中国製（最悪）のツィーター、、、、
結果はターボサウンドのTW-505に決定！中古で仕入れたのが大当たり！

コンデンサのクロスオーバー決定
クロスオーバー周波数は、意外な数字でフィットしました（秘密です）
